Einige detaillierte Spezifikationen für den PCI Express 12VHPWR-Anschluss, der eine GPU über ein einziges Kabel mit bis zu 600 W Leistung versorgen kann, wurden als Teil des ATX v3.0 Design-Guides veröffentlicht (via momomo_us). Bilder, Illustrationen und Beschreibungen bieten einen guten Überblick über die modernisierte Stromversorgungsspezifikation, die für leistungsstarke zukünftige PC-Builds wichtig sein wird, aber seien Sie sich bewusst, dass es sich bisher um durchgesickerte Informationen handelt, also nehmen Sie sie mit dem nötigen Quäntchen Salz.
In den obigen Bildern erhalten wir einen ersten Blick auf die vorgeschlagene Leistungskennzeichnung des neuen Stromanschlussstandards. Anstatt unterschiedlich große Stecker zu verwenden, die je nach der zu erwartenden Spitzenleistung variieren, wird der Standard auf den physisch identischen 16-poligen (12 + 4) Stecker mit der auf dem Steckerkopf aufgedruckten maximalen Leistungsabgabe zurückgreifen. Die nebenstehende Abbildung des Beschriftungsbeispiels (oben) zeigt lediglich die Maßtoleranz des Designs.
Die Diagramme bestätigen die Größe des Steckers mit einer Breite von 20,85 mm. Als Referenz für die Größe im PC misst der 4-polige Molex-Stecker, der in PCs zu finden ist, 21 mm in der Breite (Stecker). Zum Vergleich: Ein einzelner 8-poliger PCIe-Stecker ist etwa 19 mm breit. Der neue 12VHPWR-Steckverbinder ist jedoch recht tief, mit seiner Rückhaltezunge und den Seitenband-Pins S1 – S4, die sich unter den 12 Hauptanschlüssen befinden.
Wir können auch die Pinbelegungstabelle für einen 600W-Anschluss sehen. Die Stromversorgung erfolgt über sechs 12-V-Anschlüsse, also gibt es auch sechs entsprechende Masseleitungen. Frühere Leaks wiesen darauf hin, dass die 12-V-Pins jeweils bis zu 9,2 A liefern, und diese Dokumentation stimmt mit dieser Angabe überein, was eine theoretische maximale Gesamtleistung von 662,4 W ergibt.
Wir haben zur Zeit keinen Zugang zur offiziellen Dokumentation, in der die Funktionen der vier Seitenband-Pins erklärt werden. Anhand der Namen vermuten wir jedoch, dass sie zur Bestätigung der Stromverbindung mit der Grafikkarte und zur Rückmeldung der Verbindungsintegrität/-qualität dienen.
Angesichts der Tatsache, dass übertaktete Grafikkarten bereits 420 W leisten, ist der neue PCI Express 12VHPWR-Anschluss eine viel elegantere Möglichkeit, diese Menge an Strom zu liefern, als z. B. eine Reihe von drei 8-poligen PCIe-Stromanschlüssen.

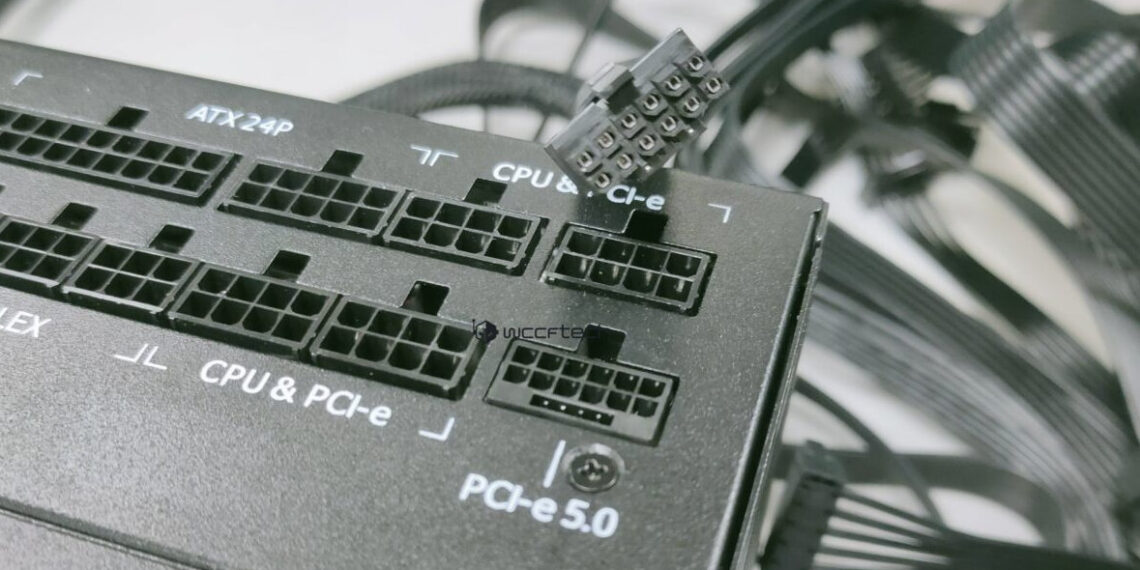

Zum Thema fortschrittliche PC-Netzteile und dem kommenden PCIe-Standard haben wir letzte Woche gesehen, dass das neue Gigabyte UD1000GM unter anderem mit einem 16-Pin-Anschluss auf den Markt gekommen ist. Einen Monat zuvor wurde das Asus ROG Loki vorgestellt, das mit demselben Anschluss ausgestattet ist. Natürlich haben weder Asus noch Gigabyte diese Netzteile auf den Markt gebracht, andernfalls hätten wir sie und ihre neuen Anschlüsse bereits gesehen.
